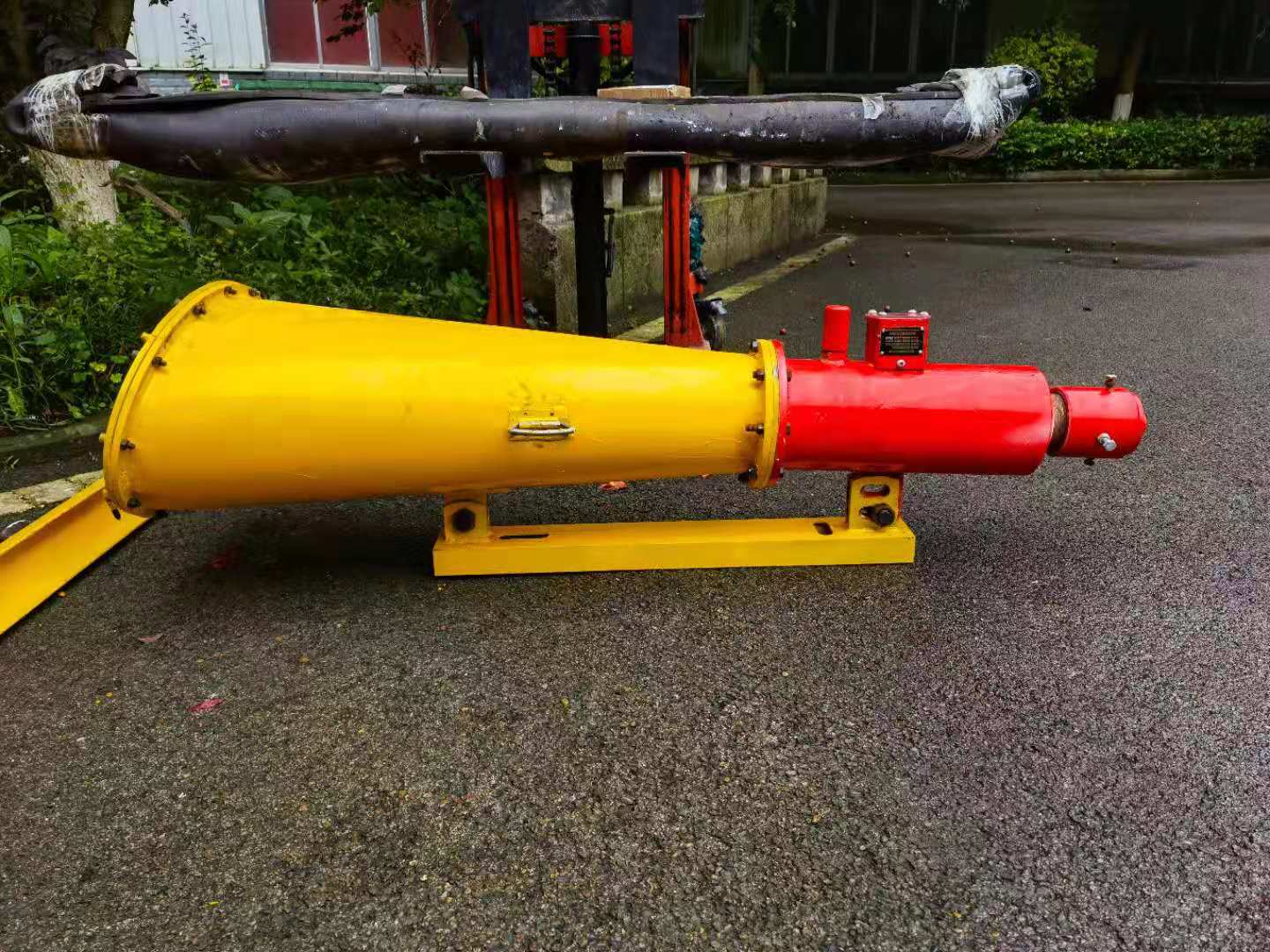

ZGJFH70隔爆装置

新型隔爆装置的优点：把压力表和充气座合二为一，利用测压接头先充气，充气完毕后再上压力表，加工简单，因为压力表它的检验周期为半年，装置的使用周期为两年，中途需要对压力表拆卸检验，拆卸压力表的同时无需把气筒内的气先放出。

（1）高压罐设置在装置外部罩筒后方，当推杆将冲击力传播到触发装置推动滑动套活塞总成向后移动，使高压罐内的气体直接向罩筒方向喷出，能使喷粉效果更加高效。

（2）罩筒为水平椭圆形，大大减小了安装后的高度，有效的节省了巷道的安装空间

（3）罩筒前段为15°的倾斜面，根据实际喷发实验效果ABC超细干粉在巷道上下方向和左右方向能够均匀喷发。

（4）气筒设置在罩筒的后方，罩筒完全独立，增加了罩筒的成粉量，气筒与罩筒法兰连接互不干涉，罩筒前后两端均设有密封膜，使安装更加简单；

   （5）吊挂部分设计为两处连接孔，分别设计为水平和垂直的长孔，使安装可调节更加方便（罩筒两端密封均为法兰密封，密封效果更好）。
